Навісна система на 3 точки до мототрактору (універсальна)

Навісна система на 3 точки до мототрактору (універсальна)

Навісна система на 3 точки, СЦ37, призначена для оснащення заводських мототракторов з одноточечным причіпним вузлом. Використання триточкового системи дозволяє розширити діапазон застосовуваного навісного обладнання та можливості його налаштування.

Переваги навісної системи СЦ37

Порівняно з ранніми моделями досягнута велика універсальність застосування за рахунок використання в конструкції спеціальних технічних рішень.

Навісна система встановлюється на коробку передач. Таке рішення дозволяє уникнути розбіжностей при кріпленні зчіпки до редуктора фрези.
Передбачено кріплення для гідроциліндра. На мототракторах задній підьомний механізм має різну конструкцію.
Установка навісної системи на коробку дає можливість змістити центр тяжіння ближче до задньої осі трактора, що покращує стійкість при підйомі навісного обладнання.

Для уточнення сумісності мототрактора з навісною системою потрібно порівняти відстані між кріпильними отворами на каркасі зчіпки і на коробці перемикання передач мототрактора.

Крім цього, слід виміряти хід штока поршня підйомного механізму. Підьомний механізм зчеплення ефективно працює при ході штока 140-160 мм

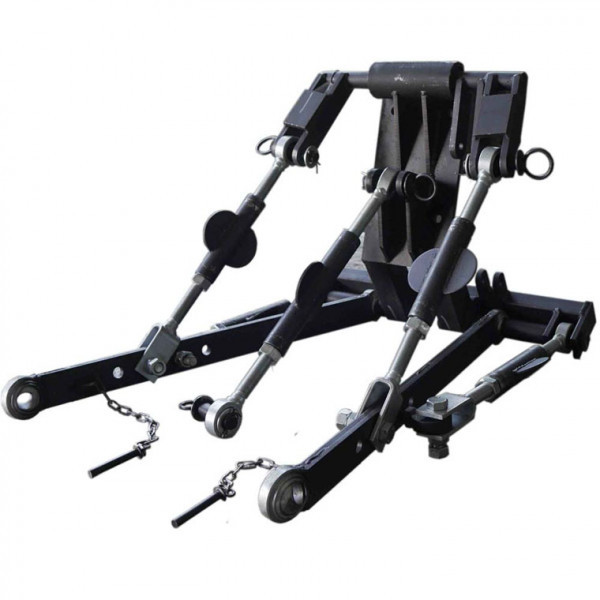

Конструкція універсальної навісної системи

Основной узел сцепки — каркас. Он имеет в своем основании стальную плиту размером 300 × 160 мм. Толщина плиты – 10 мм. В плите сделаны 5 крепежных отверстий диаметром 13 мм. Расстояния между этими отверстиями нужно сравнить при проверке совместимости сцепки и трактора. К каркасу крепятся кронштейны талрепов и гидроцилиндра. По центру размещён кронштейн верхнего талрепа. Он состоит из двух частей, которые изготовлены из стальной полосы толщиной 10 мм. В нижней части крестовины размещены кронштейны с осями и проставками. Вони призначені для установки важелів і талрепа з приєднувальним вузлом. Важелі триточкового навісної системи виготовлені з двох зварених між собою сталевих смуг шириною 50 мм і товщиною 8 мм

У верхній частині каркаса встановлений поворотний вузол з кріпленнями під вертикальні талрепи і гідроциліндр.

Перед покупкою триточкового навісної системи уважно вивчіть процес установки і конструктивні особливості навісної системи трактора. При необхідності проконсультуйтеся з усім необхідним приєднувальними розмірами і перевірте відповідність зі своїм агрегатом. В різних партіях мототракторов можливе незначне відміну конструктиву. Рамка кріплення крил мототрактора може впиратися в трьохточкову навісну систему. У цьому випадку можуть знадобитися доопрацювання за місцем.

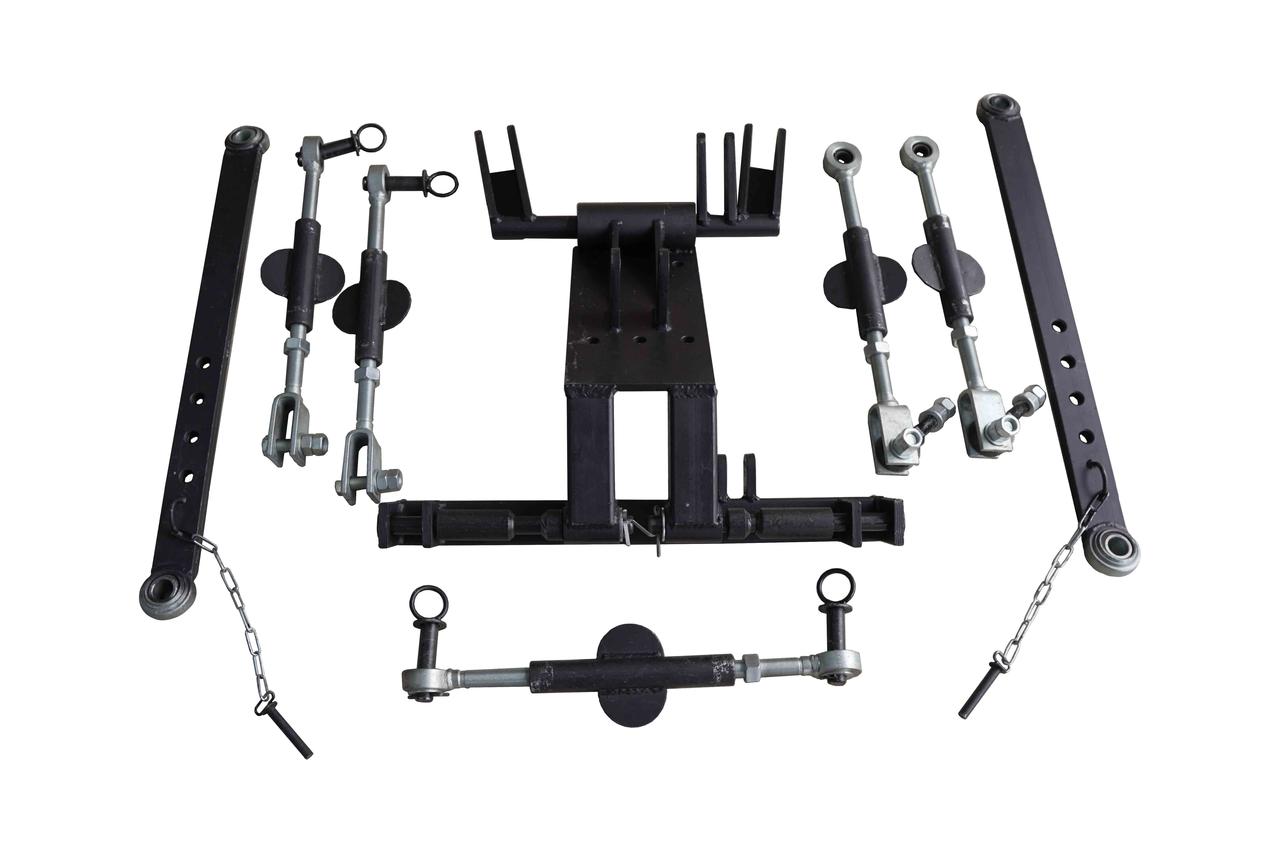

Комплектація навісної системи:

каркас з кріпленням гідроциліндра (дві осі і проставки) — 1 комплект;
важелі — 2 шт.;
верхній талрепи — 1 шт.;
талреп з приєднувальним вузлом — 2 шт.;
вертикальний талрепи — 2 шт.;
тавотница — 2 шт.

Вага комплекту – 40 кг.
