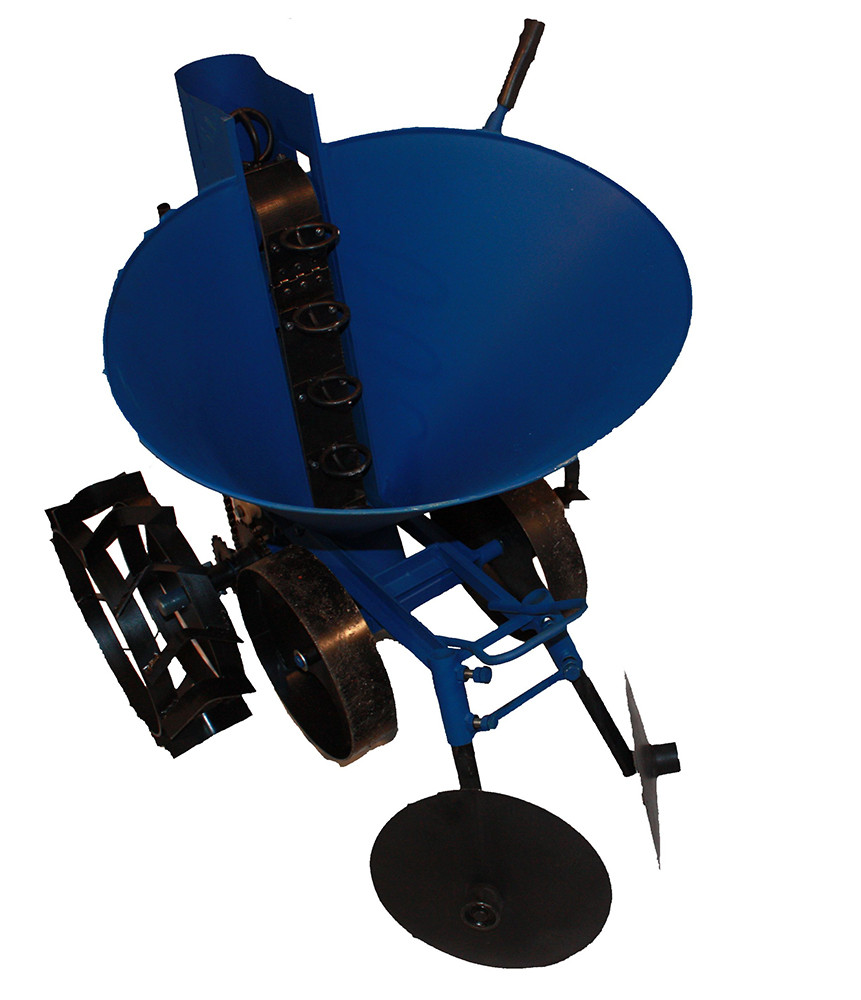

Картофелесажатель АПК-3

Картофелесажатель АПК-3

Однорядна стрічкова картоплесаджалка призначена для механізації посадки картоплі. Агрегатується з мотоблоками і мототракторами потужністю від 6 л. с.

Принцип дії картоплесаджалки

Привід механізму посадки приводиться в дію від опорних коліс через приводний вал. Обертаючий момент з приводного валу передається на механізм посадки через ланцюгову передачу, оснащену роликовим натягувачем. Натягувач необхідний для виключення провисання ланцюга після регулювання кроку посадки. Регулювання проводиться шляхом переміщення ланцюга на додаткові зірочки.

Конструкція основних вузлів картоплесаджалки для мотоблока

Опорні колеса і приводний вал:

колеса-грунтозацепи мають діаметр 340 мм, товщина обода - 3 мм, ширина — 110 мм;
діаметр приводного валу 25 мм;
додаткові транспортні колеса (застосовуються для зручності при розворотах, приводяться в дію спеціальним важелем перемикання). Діаметр колеса становить 240 мм.

Механізм посадки:

Основний вузол картоплесаджалки — бункер з шахтою в якій розміщений механізм посадки. У шахті розташовані опорні зірочки зі стрічкою і кошиками. У механізмі посадки використовується транспортерна стрічка БНКЛ-65 175х4х96 (ГОСТ 23831-79), на ній встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі місткістю 20 літрів виготовлений з листової сталі товщиною 0,8 мм

Килевидный сошник картоплесаджалки виготовлений з листової сталі завтовшки 2 мм Кіль сошника посилений, товщина - 3 мм.

Для загортания посадженого картоплі і створення грунтового гребеня на раму із сталевого куточка 32х32х3 мм, встановлені регульовані дискові окучники діаметром 275 мм і товщиною 2 мм Плавне і надійне обертання кожного диска забезпечує пара 202 підшипників.

Причіпний вузол:

В залежності від моделі тягового агрегату, картоплесаджалка може комплектуватися різними причіпними вузлами. Причіпний вузол кріпиться за допомогою болтових з'єднань до спеціального кронштейна. Для забезпечення стабільної роботи картоплесаджалки на нерівностях грунту, кронштейн закріплений на рухомий втулці.

Стандартна комплектація:

картоплесаджалка стрічкова;
причіпний пристрій;
приводні колеса – 2 шт.;
дискові загортачи – 2 шт.;
сошник килевидного типу.

Технічні параметри:

габаритні розміри: 860х740х950 мм;
крок посадки картоплі: Z2 – 36 ≈ 200 мм (базова установка), Z1 – 26 ≈ 250 мм (потрібне вилучення з ланцюга ланок 2);
глибина посадки: 50 - 100;
рекомендований діаметр картоплі: 40;
ширина колії: 550, 650;
маса: 40 кг.
