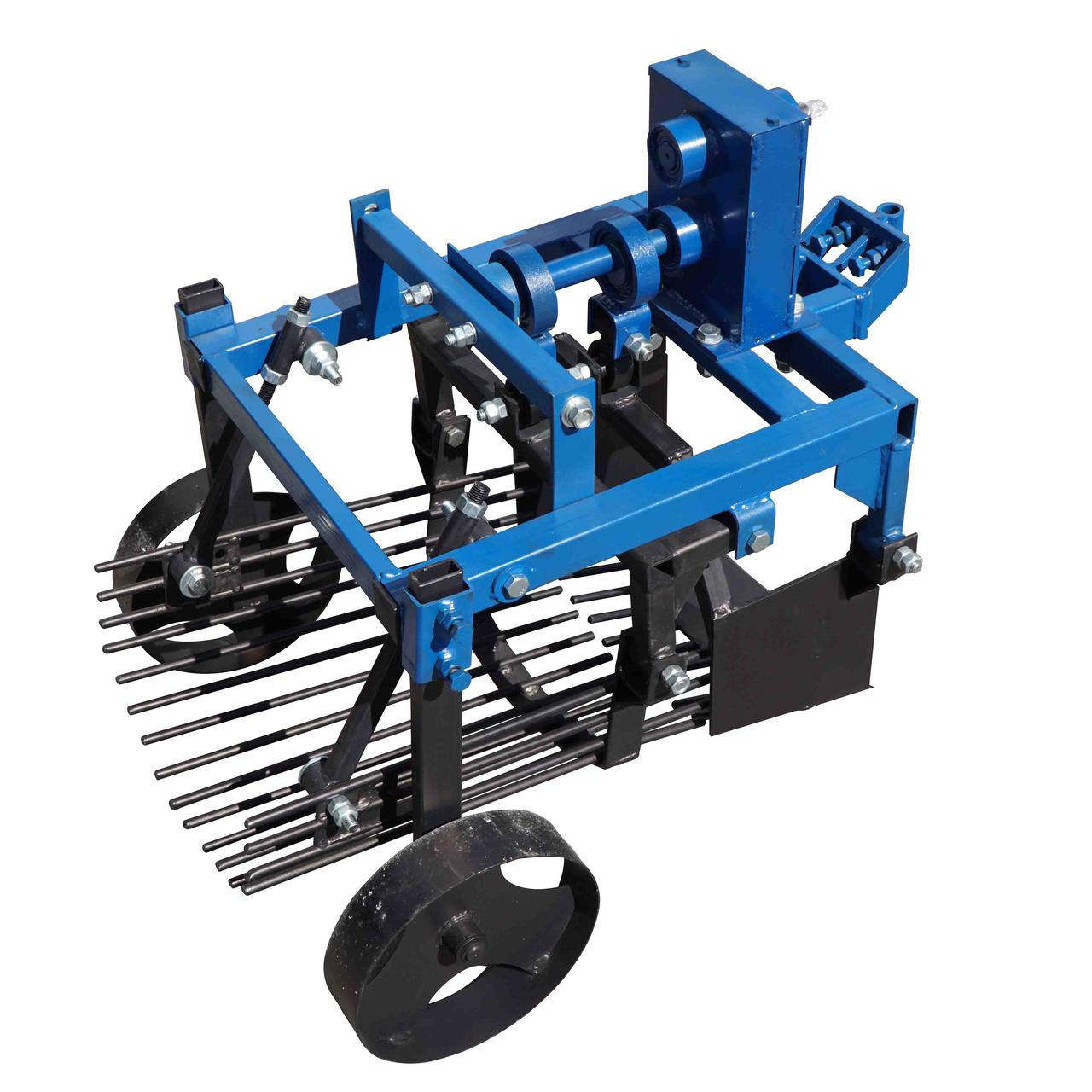

Картоплекопачка вібраційна Zirka-105 під ВОМ (без карданного валу)

Картоплекопачка вібраційна Zirka-105 під ВОМ (без карданного валу)

Двухэксцентриковый вібраційний картоплекопач може агрегатуватися з мотоблоками від 6 л. с., які оснащені двигуном повітряного охолодження і мають задній ВОМ зі шпонковим пазом. Для мотоблоків з шліцьовим валом потрібно виготовити перехідник, і внести зміни в конструкцію. Конструктивною особливістю даної моделі картоплекопач є вбудований понижуючий редуктор і привід від вала відбору потужності мотоблока.

Для нормальної роботи картоплекопач бажано попередньо очистити ділянку від бадилля.

Принцип роботи

Первинний вал редуктора або вал-шестерня картоплекопалки отримує обертання від валу відбору потужності мотоблока через карданний вал. Карданний вал в комплект не входить і отримується окремо. З вторинного валу редуктора картоплекопач обертання передається на два ексцентрика, які за допомогою спеціальних штовхачів передають зворотно-поступальний рух на гуркіт і ніж. В процесі прибирання ніж підрізає шар ґрунту з бульбами та подає його на гуркіт. На гуркоті картопля очищається від грунту і викидається на поверхню грядки. Привід ножа і гуркоту від окремих ексцентриків дозволяє знизити вібрації в процесі прибирання.

Регулювання глибини викопування залежить від діаметра коліс, які встановлені на мотоблоці. Опорні колеса картоплекопач використовуються для регулювання кута атаки. Причіпний пристрій приварене.

Конструкція

У конструкції картоплекопач можна виділити наступні елементи:

рама;
редуктор;
вал з штовхачами;
активний ніж;
гуркіт;
причіпний пристрій;
опорні колеса.

Поздовжня рами картоплекопач виготовлена зі сталевої профільної труби перетином 40 × 40 мм, товщина стінки 2 мм Її довжина – 495 мм Поперечна рама виготовлена з профільної труби 50 × 25, товщина стінки складає 3 мм, а її довжина становить 446 мм. Також є додаткові перемички і підсилювачі для забезпечення міцності і надійності конструкції.

Редуктор має набір шестерень, який дозволяє отримати коефіцієнт редукції 4,5, тобто звороти, що надходять на вал картоплекопач, будуть в 4,5 рази нижче, ніж оберти валу відбору потужності мотоблока, що дозволяє працювати з картоплекопалки при комфортному рівні обертання і вібрації пристрою. Вал-шестерня виготовлений із сталі марки 45 і має 15 зубів, модуль зуба становить 2. Нижній вал також виготовлений з 45-ї стали, на нього встановлена велика шестерня, яка має 69 зубів, модуль зуба має значення 2.

Активний ніж має товщину 5 мм і ширину 382 мм

Гуркіт має всього 17 зубців, довжина яких становить 500 мм.

Причіпний пристрій стандартне для мотоблоків з двигуном повітряного охолодження, типу Zirka-105. Опорні колеса кріпляться за допомогою болтового з'єднання.

Габаритні розміри:

висота – 674 мм;
ширина – 681 мм;
довжина – 849 мм
вага виробу – 49,8 кг
