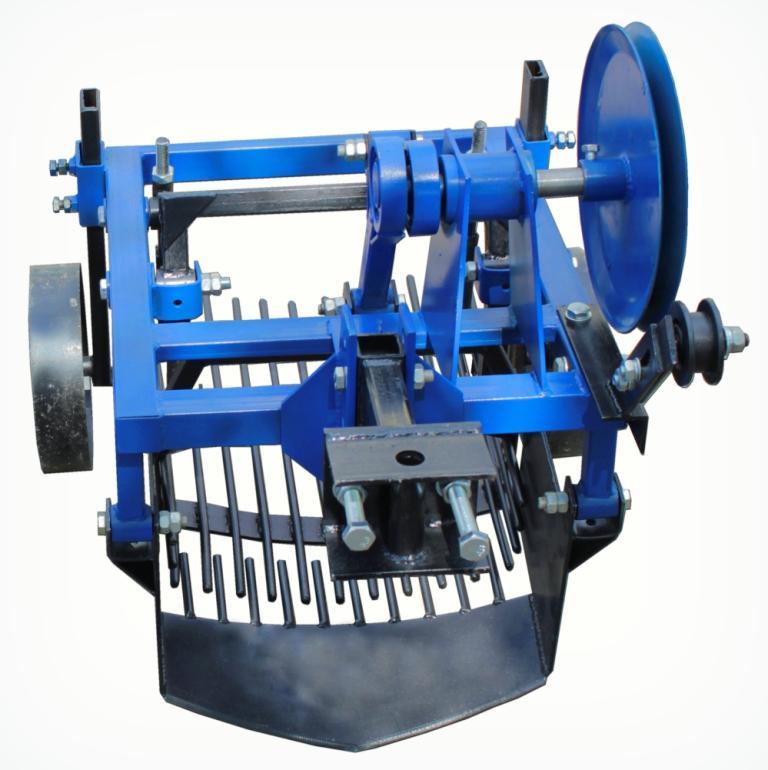

Картоплекопач вібраційний 2х ексцентриковий для мототрактора з гідравлікою

Картоплекопач вібраційний 2х ексцентриковий для мототрактора з гідравлікою

Вібраційний картоплекопач може агрегатуватися з водяними мотоблоками від 8 л. с., а також мототракторами типу «Скаут». Дана модель проходила випробування на мототракторах типу «Скаут Т-12». Для нормальної роботи вібраційного картоплекопач бажано попередньо очистити ділянку від бадилля.
Принцип роботи

Картоплекопач приводиться в дію за допомогою пасової передачі (ремінь профілю «В», ремінь в комплектацію не входить). Обертаючий момент від шківа коробки передач мотоблока передається на шків картоплекопач. Шків картоплекопач кріпиться на вал, на протилежному боці якого встановлені ексцентрики з шатунами. Шатуни передають обертання від валу на гуркіт картоплекопач, а потім на ніж. Викопана картопля потрапляє на гуркіт, де очищається від землі. Наявність двох окремих шатунів позитивно позначається на роботі активного ножа, він більш дбайливо викопує картоплю.

Регулювання глибини викопування здійснюється завдяки причіпного пристрою і опорних коліс. Принциповою відмінністю від мотоблочного варіанту є комплектація: в даній моделі встановлений вдосконалений натягувач.
Конструкція картоплекопалки для мототрактора

У конструкції картоплекопалки можна виділити наступні елементи:

рама;
активний ніж;
гуркіт;
шків;
натягувач-компенсатор ременя;
причіпний пристрій;
опорні колеса;
верхній вал в зборі (вал з підшипниками, ексцентрики, шатуни).

Каркас рами картоплекопалки для мототрактора утворений поздовжніми і поперечними елементами, виготовленими із сталевого профілю перетином 40 × 40 мм, з товщиною стінки 2 мм., Довжина поздовжнього елемента 365 мм., Довжина поперечного елемента 450 мм. Для забезпечення міцності і надійності конструкції рами використані додаткові перемички і підсилювачі.

Активний ніж має ширину 400 мм, товщина 5 мм., Довжина зубців гуркоту - 460 мм Шків сталевий, діаметром 270 мм Під ремінь профілю «В» (довжина ременя, орієнтовно,-2240, ремінь в комплект не входить).

Також, для забезпечення плавної роботи, картоплекопач має регульований натягувач-компенсатор довжини ременя.

Причіпний пристрій стандартне для мотоблоків з двигуном водяного охолодження, типу Zirka-61 і мототракторов типу «Скаут». Є можливість регулювання висоти положення. Тип з'єднання – болтовою.

Опорні колеса кріпляться за допомогою болтового з'єднання, що дає можливість регулювання висоти.

Діаметр верхнього валу 30 мм, він має спеціальний паз для регулювання положення шківа (регулювання співвісності) і його фіксації.

Необхідно відзначити, що дана модель була розроблена для мототракторов з шириною колії в межах 700-800 мм, В деяких випадках може знадобитися установка універсальної перехідної плити.

Габаритні розміри:

висота: 730 мм;
ширина: 680 мм;
довжина: 730 мм
вага виробу: 45 кг.
