Гідравлічна система навесног механізму DW120B, BM

  •

Комплект для установки гідрообладнання на трактори DW-120B і їх модифікацій.

В комплект входить:

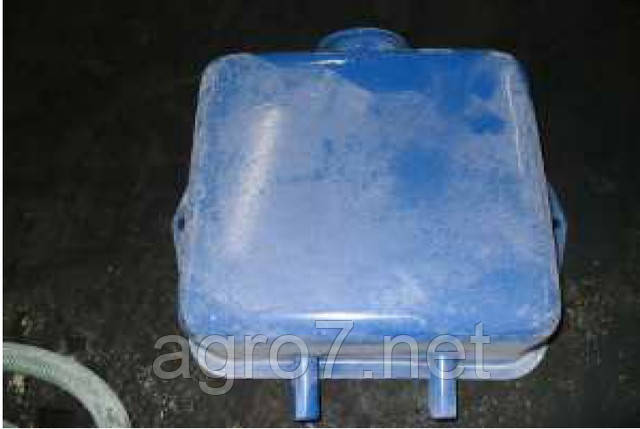

Бак гідравлічний

Призначений для живлення гідросистеми навішення (НШ, розподільник, гідроциліндр). Використовується гідравлічне масло.
Встановлюється за спинкою сидіння тракториста.

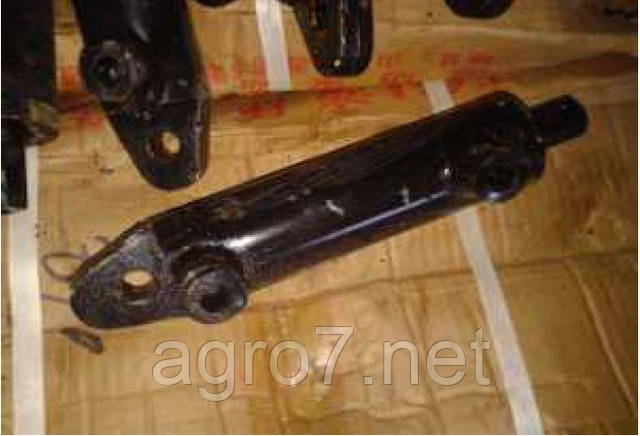

Циліндр гідравлічний
Призначений для підйому / опускання навісного обладнання
Встановлюється замість центрального гвинта навішування трактора

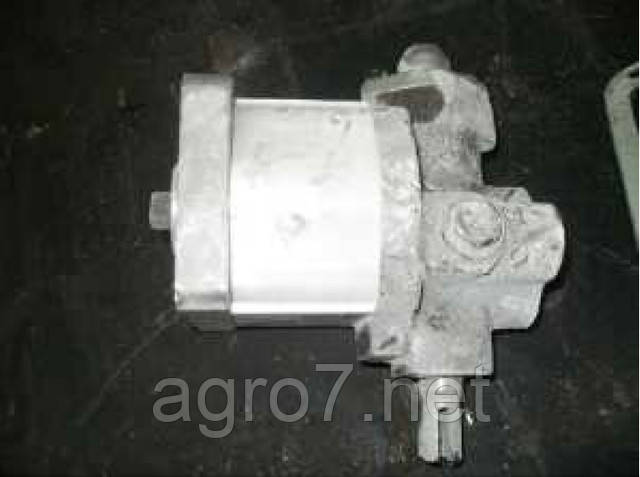

Насос-розподільник
Призначений для нагнітання і розподілу потоків масла
З'єднується через сполучну муфту поз. 14 з приводом поз. 20 за допомогою болтів М8х25 з гроверами D8 — 4 шт.
Болти М8х25 — 4 шт. комплект не входять

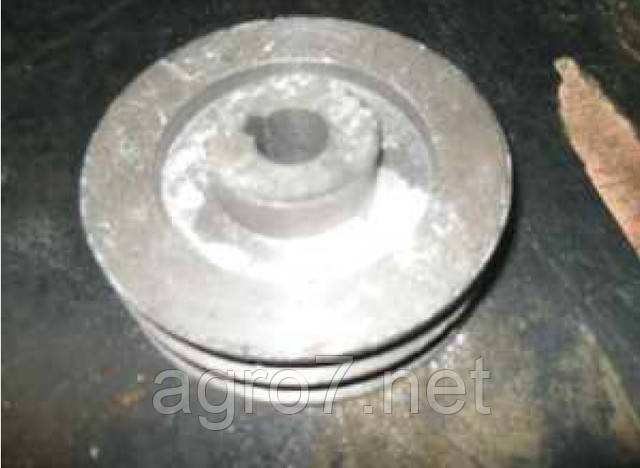

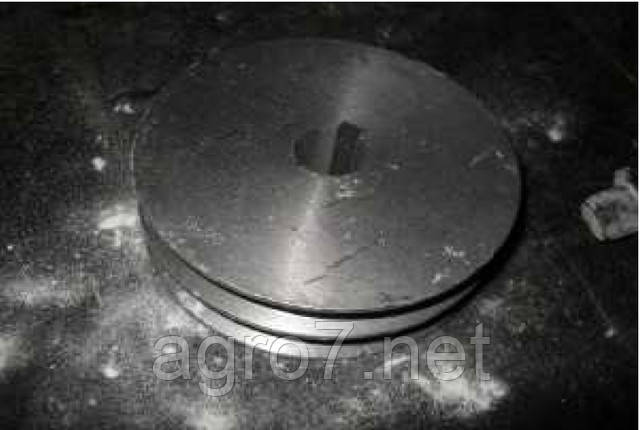

Ведений шків
Призначений для передачі крутного моменту через ремені від приводного валу коробки на насос НШ
Встановлюється на привід поз. 20 зі шпонкою поз. 6





Ведучий шків
Призначений для передачі крутного моменту через ремені від приводного валу коробки на ведений шків
Встановлюється на приводний вал роздавальної коробки зі шпонкою поз. 6

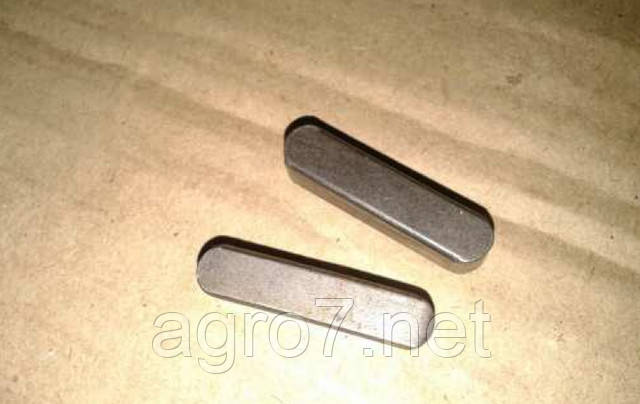

Шпонка
Призначена для жорсткого зчеплення валів зі шківами
Шпонки однакові
Встановлюються на вал приводу НШ і вихідний вал роздавальної коробки (2 шт)

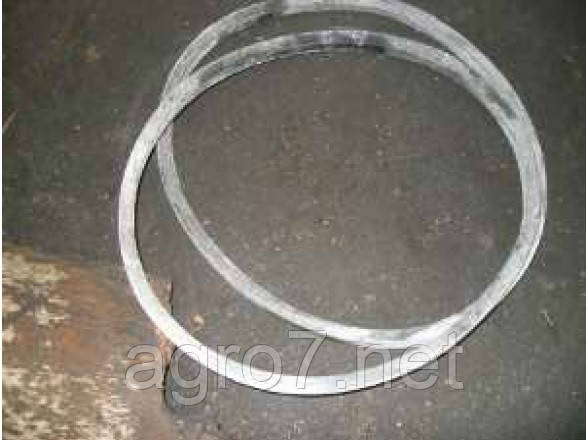

Ремінь 800 мм.

Призначені для передачі крутного моменту через привідні шківи
Встановлюються на привідні шківи (2 шт)

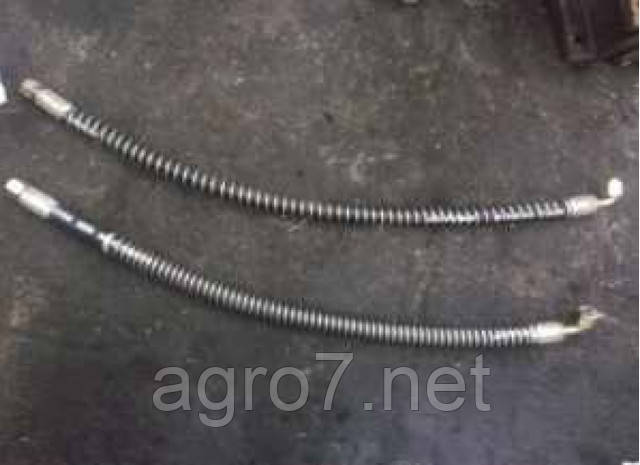

Мастилопроводи високого тиску
Призначені для подачі масла під тиском на гідроциліндр управління навіскою
Під'єднуються до відповідних висновків гідроциліндра і розподільника (2 шт).

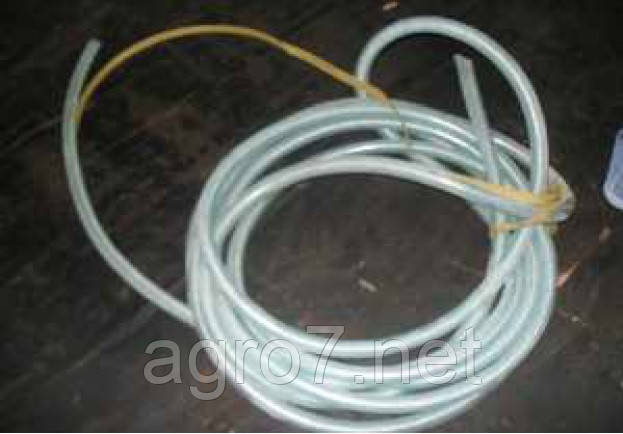

Мастилопроводи низького тиску
Призначені для подачі олії з гідробака до насосу НШ і відведення масла в гідробак (обратка).
Після установки гідробака і насоса-розподільника на місця заміряти відстані від патрубків гідробака до штуцерам поз. 21 і розрізати на 2 частини з деяким запасом (55 см)

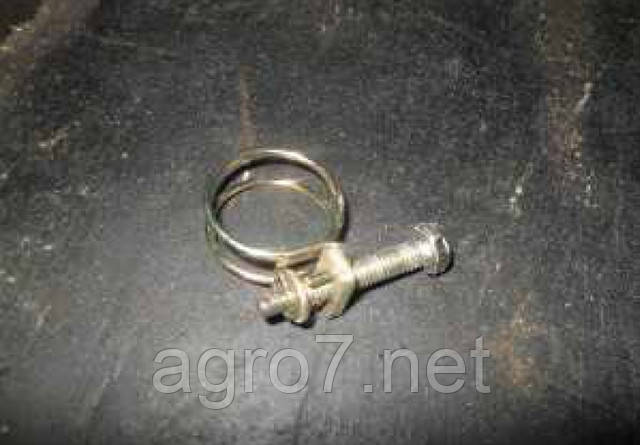

Хомут

Встановлюються на мастилопроводи низького тиску з обох сторін і забезпечують герметичність з'єднання (4 шт)

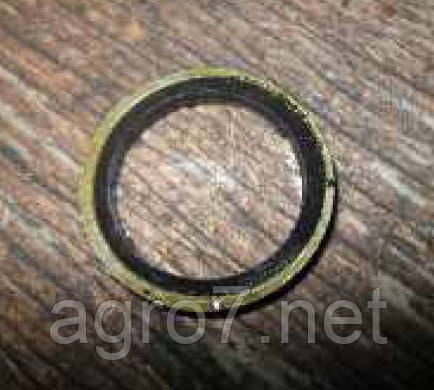

Шайба ущільнююча 16
Призначені для герметизації з'єднання з штуцерами
Встановлюються на штуцери поз. 18

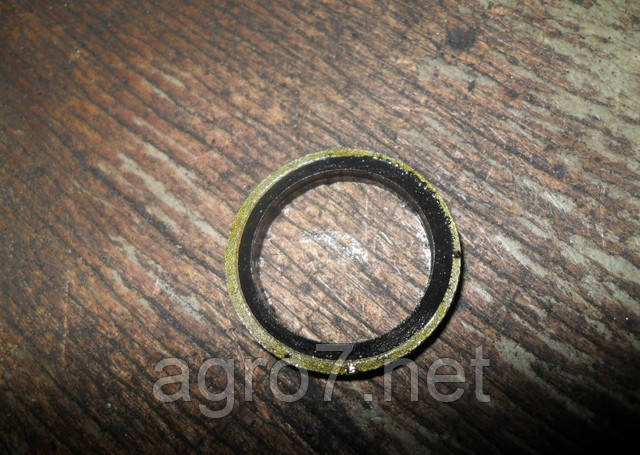

Шайба ущільнююча 18

Призначені для герметизації з'єднання з штуцерами
Встановлюються на штуцери поз. 19 і 21

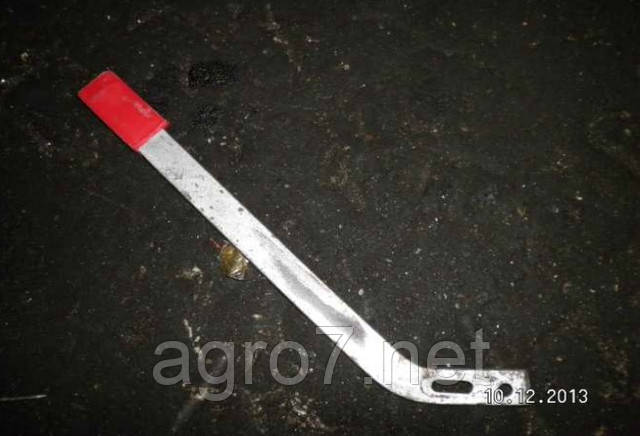

Важіль гідророзподільника
Призначений для вмикання / вимикання гідроциліндра на підйом / опускання
Встановлюється в пази штоків гідророзподільника, кріпиться на пальці і фіксується штифтами.

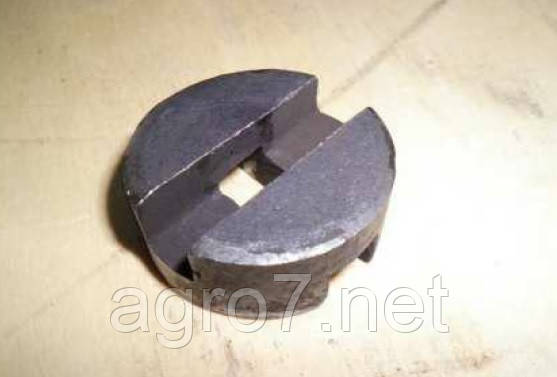

Муфта з'єднувальна
Призначена для з'єднання шестеренного насосу (НШ) з приводом
Встановлюється між ПШ і приводом

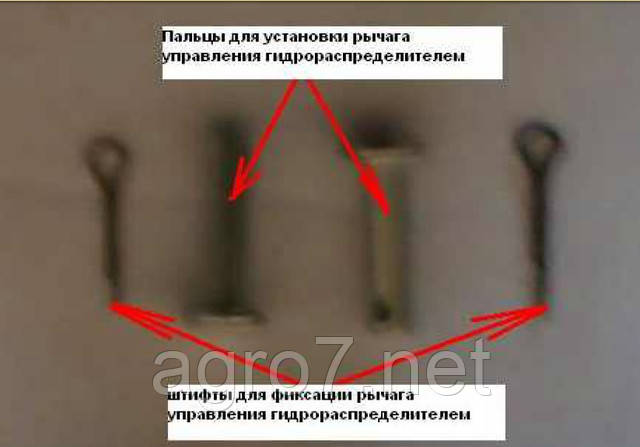

Палець + шплінт (для важіль розподільника)
Призначені для кріплення важеля гідророзподільника до штоку управління
Встановлюється в штоки управління гідророзподільником 2+2

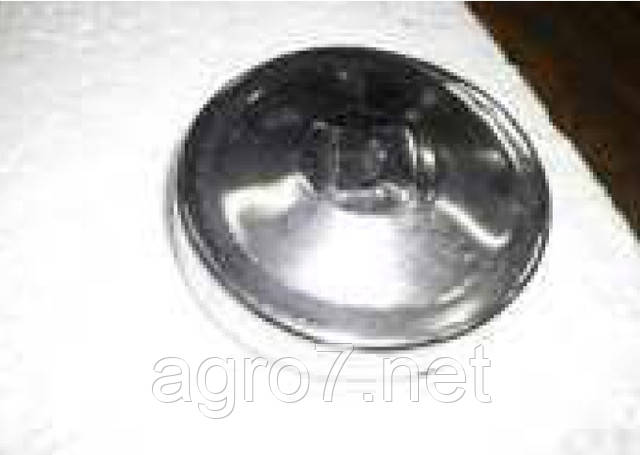

Кришка гідробаку з сітчастим фільтром
Для герметизації горловини гідробака
Встановлюється на горловину гідробака

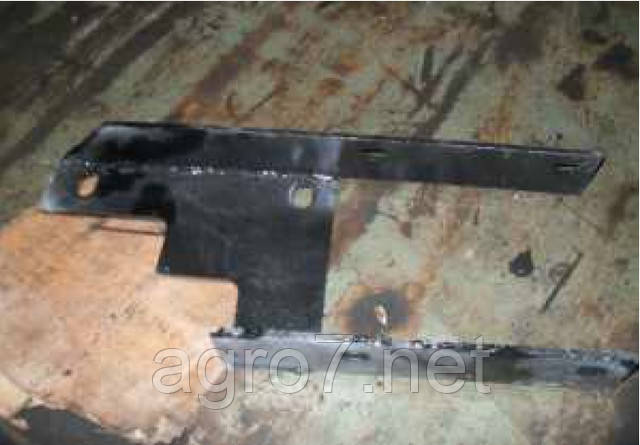

Кріплення
Призначений для кріплення приводного вузла (насоса-розподільник + привід + ведений шків) до кронштейнів сидіння водія
Встановлюється ззаду під сидінням водія (дивись фото).



Штуцер гідроциліндра
Відмінність — з обох кінців різьблення М16
Встановлюються з шайбами ущільнювальними поз. 11 в посадкові отвори гідроциліндра 2 шт

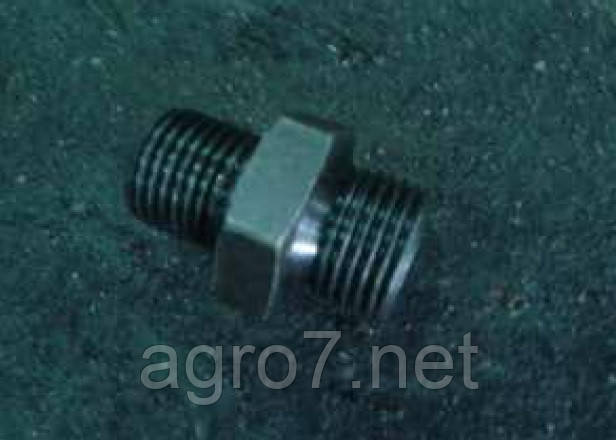

Штуцер розподільника
Відмінність — різьба М18 і М16
Встановлюються з шайбами ущільнювальними поз. 12 у вихідні отвори гідророзподільника.

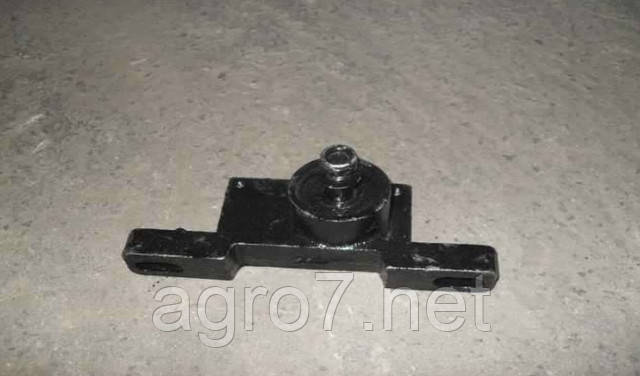

Привід НШ
Призначений для з'єднання насоса-розподільника з приводним валом роздавальної коробки трактора
Кріпиться до насоса-розподільнику 4-ма болтами М8х25 з гроверами (в комплект входять на)
Кріпиться до кріплення поз. 17 двома болтами М18х25 (в комплект на входять).

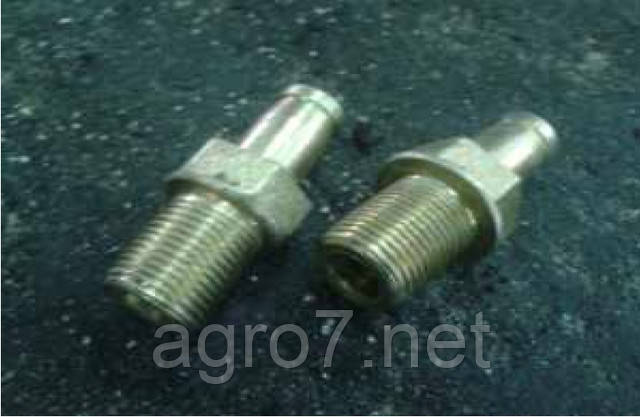

Штуцер
Відмінність — різьба М18 та гладка поверхня з потовщенням на кінці
Встановлюються з шайбами ущільнювальними поз. 12 подає отвір насосу (НШ) і зливний отвір гідророзподільника
