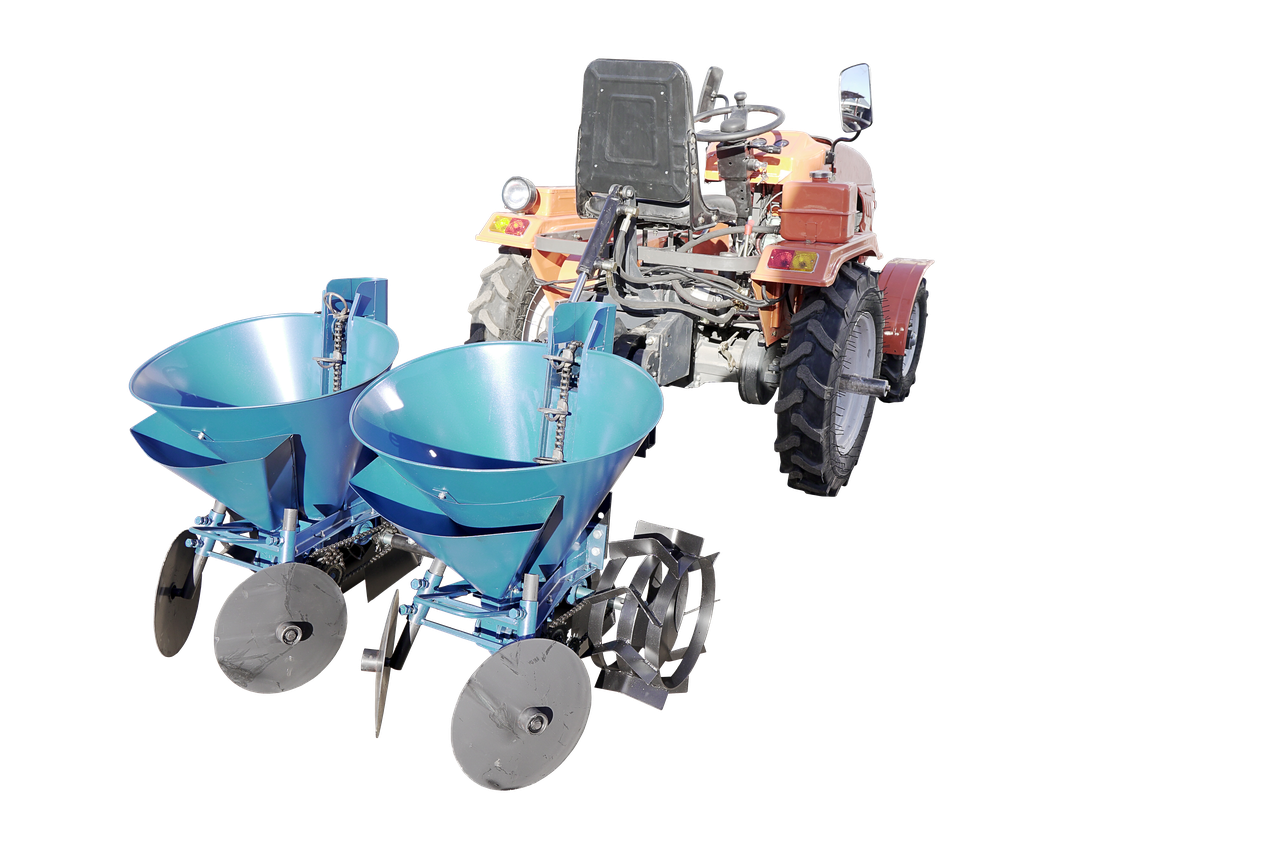

Картоплесаджалка дворядна ланцюгова з БДУ до мототрактору (фіксоване междурядие)

Дворядна ланцюгова картоплесаджалка з бункером для внесення мінеральних добрив призначена для механізації посадки картоплі і одночасного внесення добрив. Агрегатується з мототракторами. За основу взята добре зарекомендувала себе ланцюгова картоплесаджалка АПК-Ц.

Принцип дії картоплесаджалки з бункером для добрив

Привід механізму посадки приводиться в дію від опорних коліс через приводний вал. Обертаючий момент з приводного валу передається на механізм посадки через ланцюгову передачу, оснащену роликовим натягувачем. Ланцюгова передача оснащена двома провідними зірочками з 36 і 26 зубами. Регулювання проводиться шляхом переміщення ланцюга на додаткову зірочку. При переході з кроку посадки 200 мм на крок 250 мм потрібно вилучення з двох ланок ланцюга. Система внесення мінеральних добрив, аналогічно механізму посадки, приводиться в дію через ланцюгову передачу.

Конструкція основних вузлів картоплесаджалки для мотоблока

1. Опорні колеса і приводний вал:

колеса-грунтозацепи мають діаметр 360 мм, товщина обода – 3 мм, ширина – 150 мм;
діаметр приводного валу – 25 мм.

2. Механізм посадки і дозуючий пристрій

Основний вузол картоплесаджалки – бункер з шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7-18,2 (мураха, число ланок 98), на ній встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі місткістю 20 літрів виготовлений з листової сталі завтовшки
0,8 мм. На задню частину бункера встановлюється дозуючий пристрій барабанного типу, для дозованого внесення мінеральних добрив.

Килевидный сошник картоплесаджалки виготовлений з листової сталі завтовшки 2 мм Кіль сошника посилений, товщина – 3 мм.

Для засипання посадженого картоплі землею і створення грунтового гребеня на раму із сталевого куточка 32 × 32 мм, з товщиною стінки 3 мм, встановлені регульовані дискові окучники діаметром 275 мм і товщиною 2 мм Плавне і надійне обертання кожного диска забезпечує пара 202 підшипників.

3. Причіпний вузол

Характерною відмінністю даної моделі є спеціальне причіпний пристрій, який дозволяє складається з рами і регульованого причіпного сайту. Дана конструкція дозволяє приєднати до мототрактору одночасно дві однорядні картоплесаджалки. Вузли кріплення саджалки приварені до рами, що дозволяє використовувати знаряддя тільки з фіксованою шириною міжрядь – 600 мм.

Стандартна комплектація:

картоплесаджалка ланцюгова з бункером для внесення мінеральних добрив – 2 шт.;
причіпний пристрій;
сполучна втулка – 1 шт.;
приводні колеса – 2 шт.;
дискові загортачи – 4 шт.;
сошник килевидного типу – 2 шт.

Технічні параметри:

Габаритні розміри: 1100 × 1380 × 950 мм
Ємність бункера для картоплі – 20 л.
Ємність бункера для добрив – 4 л.
Тип добрив: сухе, гранульоване.
Крок посадки картоплі та внесення добрив:
Z1 – 26 ≈ 250 мм.
Z2 – 36 ≈ 200 мм.
Глибина посадки – 50-100 мм
Рекомендований діаметр картоплі – 40 мм.
Ширина колії – 600 мм.
Вага – 78,7 кг.
