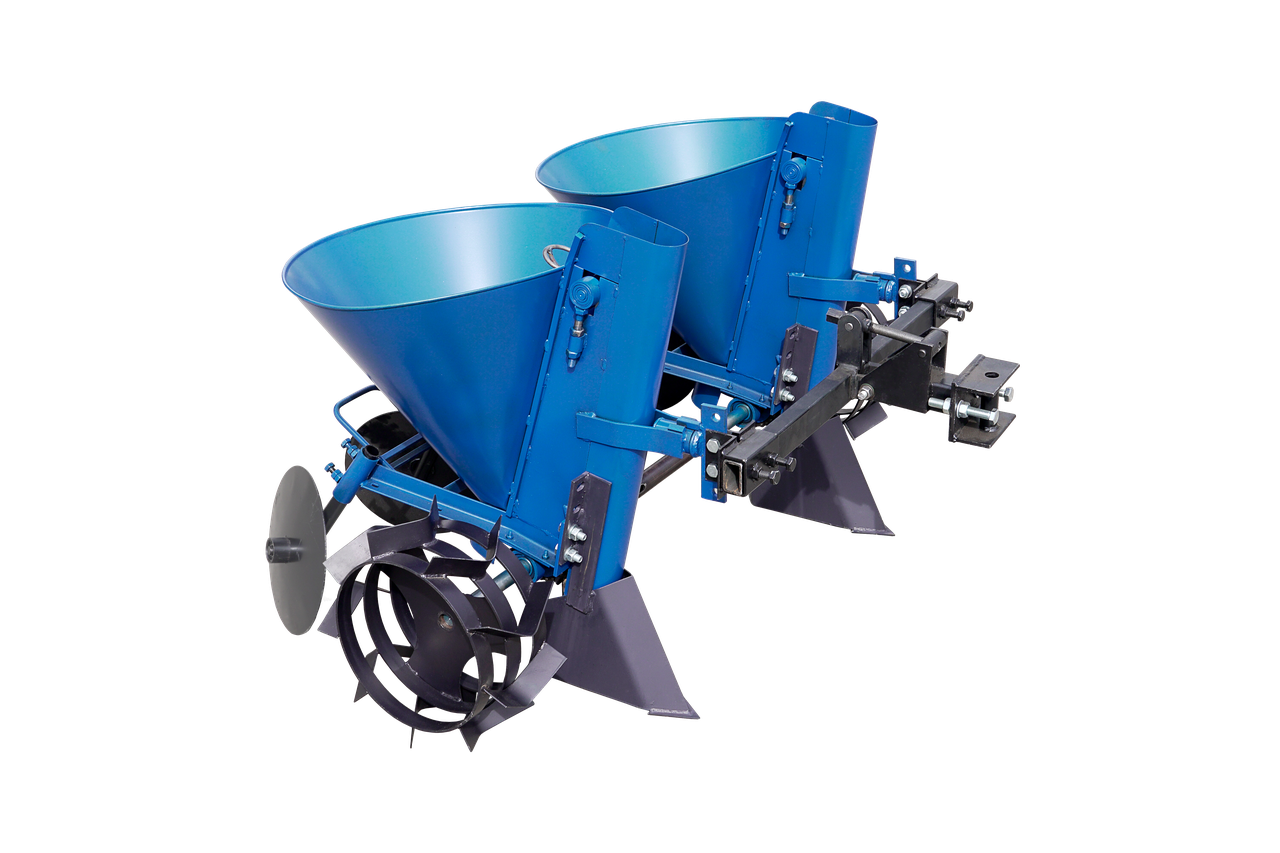

Картоплесаджалка дворядна ланцюгова до мототрактору (регульоване междурядие)
- В наявності
- Код: КС18
9 500 ₴
- +380 (66) 692-82-55Vodafone
Картоплесаджалка дворядна ланцюгова до мототрактору (регульоване междурядие)
Дворядна ланцюгова картоплесаджалка призначена для механізації посадки картоплі за допомогою серійного мототрактора. Ця модель розроблена на основі добре зарекомендувала себе ланцюгової картоплесаджалки АПК-Ц.
Принцип дії картоплесаджалки
Привід механізму посадки приводиться в дію від опорних коліс через приводний вал. Обертаючий момент з приводного валу передається на механізм посадки через ланцюгову передачу, оснащену роликовим натягувачем. Ланцюгова передача укомплектована двома провідними зірочками з 36 і 26 зубами. Регулювання кроку посадки проводиться шляхом переміщення ланцюга на додаткову зірочку. При переході з кроку 200 мм на крок 250 мм потрібно вилучення з двох ланок ланцюга.
Конструкція основних вузлів картоплесаджалки для мототрактора
1. Опорні колеса і приводний вал:
колеса-грунтозацепи мають діаметр 360 мм, товщина обода – 3 мм, ширина – 150 мм;
діаметр приводного валу – 25 мм.
Вали двох картоплесаджалок з'єднані між собою спеціальною втулкою.
2. Механізм посадки
Основний вузол картоплесаджалки – бункер з шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7-18,2 (мураха, число ланок 98), на ній встановлено 12 кошиків діаметром 50 мм.
Бункер для картоплі місткістю 20 літрів виготовлений з листової сталі завтовшки
0,8 мм.
Килевидный сошник картоплесаджалки виготовлений з листової сталі завтовшки 2 мм Кіль сошника посилений, товщина – 3 мм.
Для засипання посадженого картоплі землею і створення грунтового гребеня на раму із сталевого куточка 32 × 32 мм, з товщиною стінки 3 мм, встановлені регульовані дискові окучники діаметром 275 мм і товщиною 2 мм Плавне і надійне обертання кожного диска забезпечує пара 202 підшипників.
3. Причіпний пристрій.
Характерною відмінністю даної моделі є спеціальне причіпний пристрій, що складається з рами і регульованого причіпного сайту. Дана конструкція дає можливість приєднати до мототрактору одночасно 2 картоплесаджалки. Вузли кріплення сажалкок до рами являють собою рухливі замки, що дозволяє регулювати ширину міжрядь у діапазоні 600-700 мм
Стандартна комплектація:
картоплесаджалка ланцюгова – 2 шт.;
причіпний пристрій;
з'єднувальний вал, регульований – 1 шт.;
приводні колеса – 2 шт.;
дискові загортачи – 4 шт.;
сошник килевидного типу – 2 шт.
Технічні параметри:
Габаритні розміри: 1100 × 1380 (1480) × 950 мм
Крок посадки картоплі:
Z1 – 26 ≈ 250 мм.
Z2 – 36 ≈ 200 мм.
Глибина посадки – 50-100 мм
Рекомендований діаметр картоплі – 40 мм.
Ширина колії – 600-700 мм (можлива регулювання).
Вага – 71,2 кг
Важливо! Інформація на даному сайті не є публічною офертою, а наведена виключно для ознайомлення з товарними позиціями. Асортимент товару, його вартість, технічні складові, комплектація та інше можуть бути змінені виробником. При оформленні замовлення інформація уточнюється.
Основні атрибути | |
---|---|
Виробник | ПТМЗ |
Країна виробник | Україна |
- Ціна: 9 500 ₴
