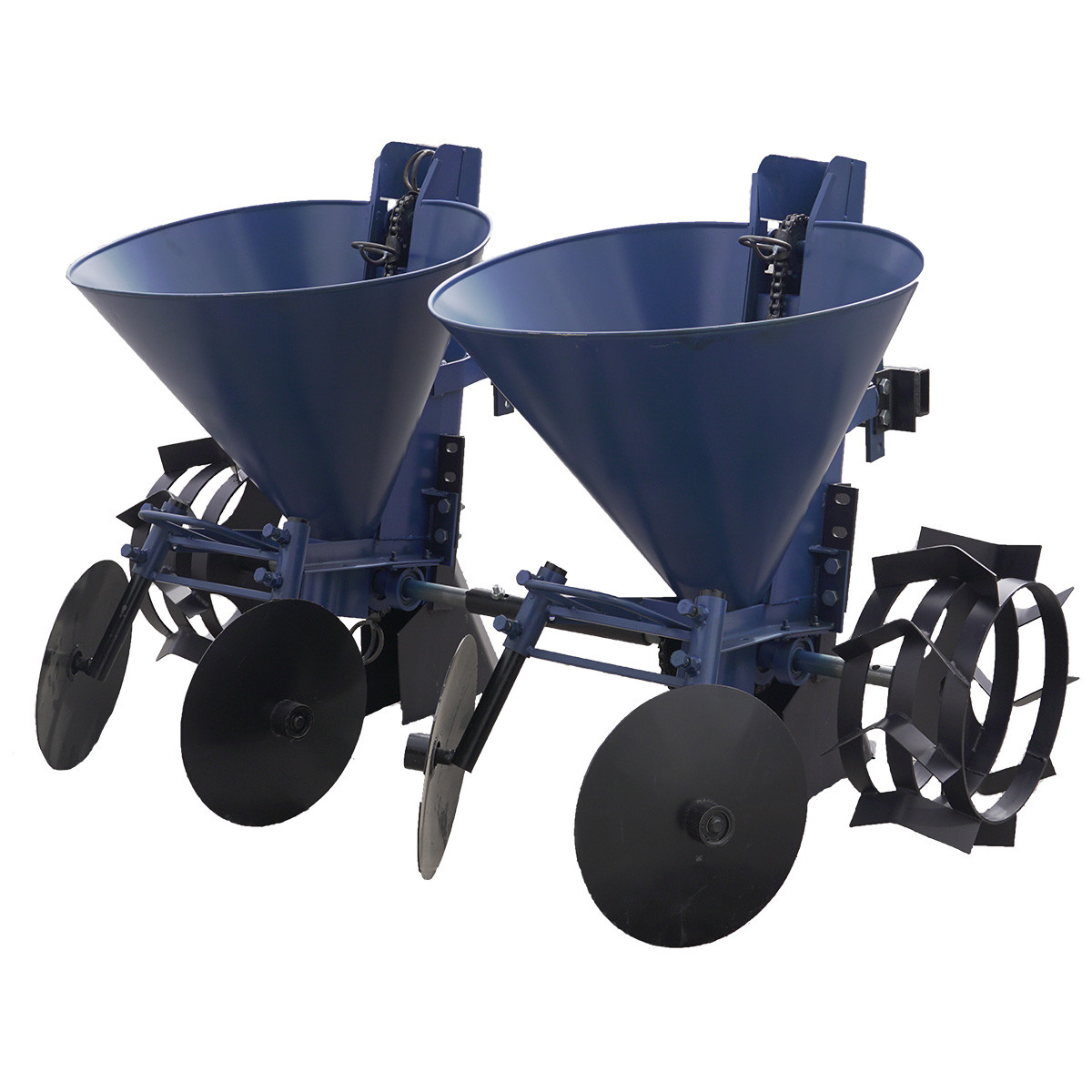

Картоплесаджалка дворядна ланцюгова до мототрактору (фіксоване междурядие)
Дворядна ланцюгова картоплесаджалка призначена для механізації посадки картоплі з допомогою мототрактора. За основу взята добре зарекомендувала себе ланцюгова картоплесаджалка АПК-Ц.
Принцип дії картоплесаджалки
Привід механізму посадки приводиться в дію від опорних коліс через приводний вал. Обертаючий момент з приводного валу передається на механізм посадки через ланцюгову передачу, оснащену роликовим натягувачем. Ланцюгова передача має дві провідні зірочки з 36 і 26 зубами. Регулювання проводиться шляхом переміщення ланцюга на додаткову зірочку. При переході з кроку посадки 200 мм на крок 250 мм потрібно вилучення з двох ланок ланцюга.
Конструкція основних вузлів картоплесаджалки для мототрактора
1. Опорні колеса і приводний вал:
колеса-грунтозацепи мають діаметр 360 мм, товщина обода – 3 мм, ширина – 150 мм;
діаметр приводного валу – 25 мм.
Вали двох картоплесаджалок з'єднані між собою за допомогою порожнистого валу, виготовленого із сталевої труби.
2. Механізм посадки
Основний вузол картоплесаджалки для мототрактора – бункер з шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7 – 18,2 (мураха, число ланок – 98), на ній встановлено 12 кошиків діаметром 50 мм.
Бункер для картоплі місткістю 20 літрів виготовлений з листової сталі завтовшки
0,8 мм.
Килевидный сошник картоплесаджалки виготовлений з листової сталі завтовшки 2 мм Кіль сошника посилений, товщина – 3 мм.
Для засипання посадженого картоплі землею і створення грунтового гребеня на раму із сталевого куточка 32 × 32 × 3 мм встановлені регульовані дискові окучники діаметром 275 мм і товщиною 2 мм Плавне і надійне обертання кожного диска забезпечує пара 202 підшипників.
3. Причіпний пристрій.
Характерною відмінністю даної моделі є спеціальне причіпний пристрій, що складається з рами з кріпленнями для двох картоплесаджалок для мотоблока і регульованого причіпного сайту. Вузли кріплення сажалок приварені до рами, що дозволяє висаджувати картоплю з фіксованою шириною міжрядь – 600 мм.
Стандартна комплектація:
картоплесаджалка ланцюгова – 2 шт.;
причіпний пристрій;
з'єднувальний порожнистий вал – 1 шт.;
приводні колеса – 2 шт.;
дискові загортачи – 4 шт.;
сошник килевидного типу – 2 шт.
Технічні параметри
Габаритні розміри: 1100 × 1380 × 950 мм
Крок посадки картоплі: Z2 – 36 ≈ 200 мм (базова установка), Z1 – 26 ≈ 250 мм (потрібне вилучення з ланцюга ланок 2).
Глибина посадки: 50-100 мм
Рекомендований діаметр картоплі: 40 мм.
Ширина колії, фіксована: 600 мм
Вага – 69,3 кг.
Важливо! Інформація на даному сайті не є публічною офертою, а наведена виключно для ознайомлення з товарними позиціями. Асортимент товару, його вартість, технічні складові, комплектація та інше можуть бути змінені виробником. При оформленні замовлення інформація уточнюється.
Основні атрибути | |
---|---|
Виробник | ПТМЗ |
Країна виробник | Україна |
- Ціна: 9 400 грн
