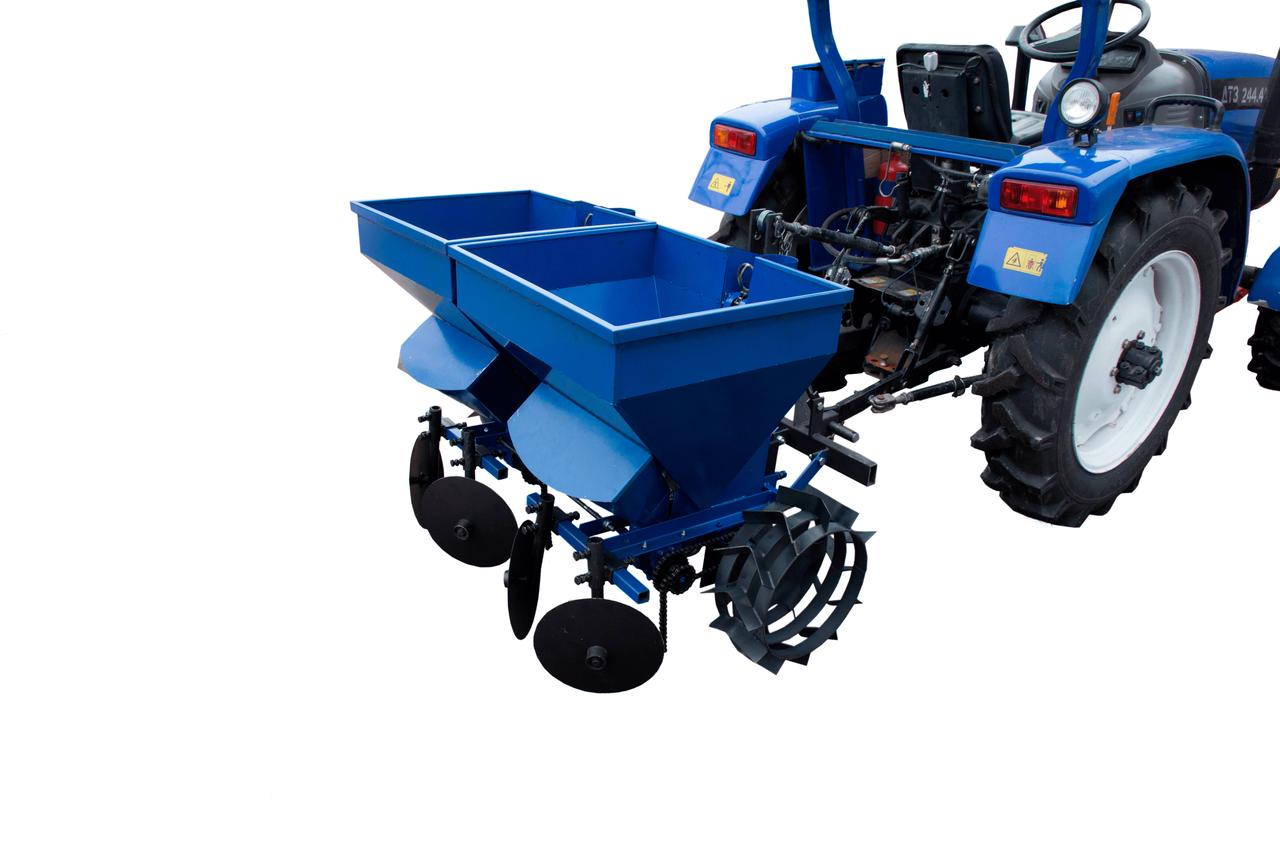

Катофелесажалка 2х-рядна до минитрактору (причіпний 3 точки) з бункером для добрив

Картоплесаджалка дворядна до минитрактору є продовженням лінійки сажалок нашого виробництва. Характерною особливістю даної моделі є наявність двох збільшених бункерів, ефективний обсяг яких становить по 60л. Картоплесаджалка КС15 може бути агрегатирована кминитракторам,оснащеним 3-х точковим причіпним пристроєм.

Особливості конструкції:

Приєднання до минитрактору здійснюється за допомогою 3-х точкового причіпного пристрою. На підставі причіпного вузла встановлені універсальні двосторонні пальці (Ø22 мм і Ø27 мм). У верхній точці кріплення є по два отвори Ø22,5 мм Ø 27 мм. Дані параметри підходять для підключення до тракторів типу Т-25 Т-40.

Дозуючий пристрій заснований на добре зарекомендувала себе в наших попередніх розробках ланцюгової передачі, в якій кошики під картоплю кріпляться до ланцюга. Ланцюг має 104 ланки, встановлено 13 кошиків діаметром 50 мм. Відстань між кошиками становить 8 ланок.

Бункер виготовлений з листової сталі товщиною 1 мм Рамка на підставі картоплесаджалки КС15 виконана з куточка 40х40х4 мм Хомут кріплення талрепів до бункера має товщину 5 мм, а відповідна кріпильна пластина товщину 8 мм Нижні підстава причіпного пристрою виготовлений із сталевої смуги 6х40 мм.

Колеса-грунтозацепи мають діаметр 318 мм, товщина обода становить 4 мм, ширина 150 мм Приводний вал має діаметр 30 мм. Вали картоплесаджалки з'єднані між собою спеціальною втулкою. Кожен бункер має індивідуальний привід з зірками.

Сошник виготовлений з листової сталі завтовшки 2 мм

Для підгортання посадженого картоплі встановлені дискові окучники діаметром 275 мм, виготовлені з листової сталі товщиною 2 мм Встановлена пара 202 підшипника.

Картоплесаджалка для мінітрактора КС15 комплектується бункером для внесення добрив, обсяг якого становить 6л.

Норма внесення мінеральних добрив фіксована (2,8 мл), крок внесення регульований (співвідносимо з кроком посадки картоплі 200, 250 мм).

Є можливість регулювання кроку посадки в ряду,доступні варіанти для установки 200 мм і 250 мм. Ширина міжрядь фіксована – 600 мм.

Можливий також варіант додаткової опції – установки сидіння для оператора. Картоплесаджалка має кронштейни для установки несучих профілів, на які за допомогою хомутів може встановлюватися дане сидіння.

Принцип дії:

Вращающий момент от колес картофелесажалки передается на вал, на котором установлены звезды, с помощью которых осуществляется регулировка шага посадки в ряду. Приводные звезды соединены со звездой верхнего вала цепной передачей, имеется также успокоитель цепи. Внутри шахты также установлена пара звезд – верхняя и нижняя, которые соединены между собой цепью, на которой установлены ячейки для картофеля.

При помощи килевидного сошника картофелесажалка нарезает грядку. Уложенный картофель засыпается при помощи дисковых окучников.

Оптимальная рабочая скорость минитрактора составляет 5 км/час.

Стандартна комплектація:

причіпний пристрій на 3 точки;
картоплесаджалка (2 бункера);
бункер для внесення мінеральних добрив – 2 шт.;
приводні колеса – 2 шт.;
дискові загортачи – 4 шт.,
сошник килевидного типу – 2шт.

Технічні параметри:

габаритні розміри одного бункера: 875х800х960 мм.
вага: 115 кг
