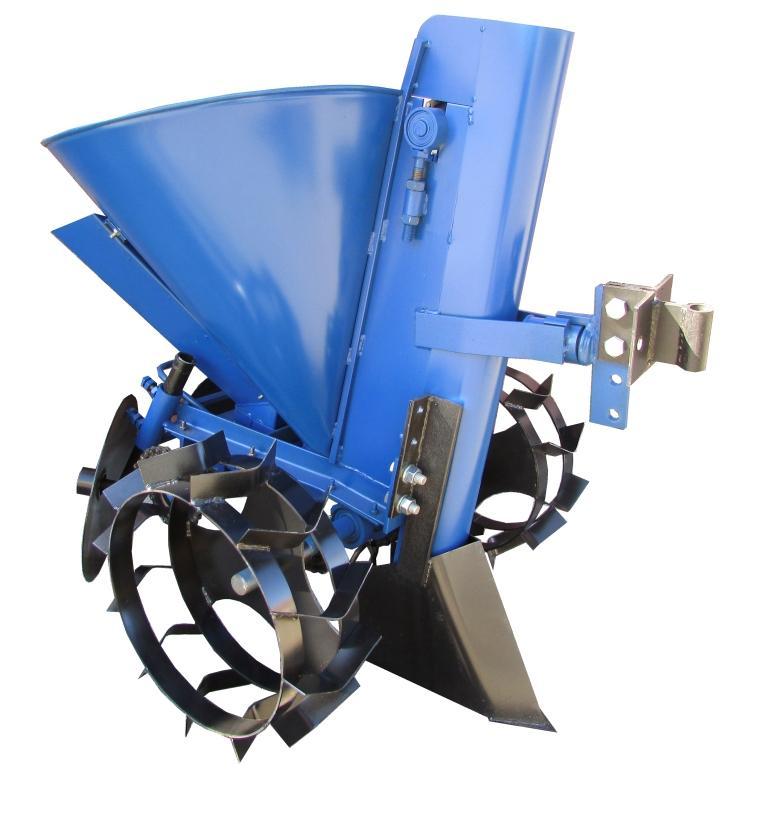

Картофелесажатель АПК Ц-М

Однорядна ланцюгова картоплесаджалка з бункером для внесення мінеральних добрив призначена для механізації посадки картоплі і одночасного внесення добрив. Агрегатується з мотоблоками і мототракторами потужністю від 6 л. с.

Принцип дії картоплесаджалки з бункером для добрив:

Приводи механізму посадки і дозування добрив приводяться в дію від опорних коліс через приводний вал. Обертаючий момент з приводного валу передається на механізм посадки і дозуючий пристрій через ланцюгову передачу, оснащену роликовим натягувачем. Натягувач необхідний для виключення провисання ланцюга після регулювання кроку посадки і частоти внесення добрив. Регулювання проводиться шляхом переміщення ланцюга на додаткові зірочки.

Конструкція основних вузлів картоплесаджалки для мотоблока:

1. Опорні колеса і приводний вал:

• колеса-грунтозацепи мають діаметр 340 мм, товщина обода - 3 мм, ширина - 110 мм;
• діаметр приводного валу 25 мм.

1. Механізм посадки і дозуючий пристрій:

Основний вузол картоплесаджалки — бункер з шахтою в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7 — 18,2 (мураха, число ланок 98), на ній встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі місткістю 20 літрів виготовлений з листової сталі завтовшки
0,8 мм. На задню частину бункера встановлюється дозуючий пристрій барабанного типу, для дозованого внесення мінеральних добрив.

Килевидный сошник картоплесаджалки виготовлений з листової сталі завтовшки 2 мм Кіль сошника посилений, товщина - 3 мм.

Для загортания посадженого картоплі і створення грунтового гребеня на раму із сталевого куточка 32х32х3 мм, встановлені регульовані дискові окучники діаметром 275 мм і товщиною 2 мм Плавне і надійне обертання кожного диска забезпечує пара 202 підшипників.

1. Причіпний вузол:

В залежності від моделі тягового агрегату, картоплесаджалка може комплектуватися різними причіпними вузлами. Причіпний вузол кріпиться за допомогою болтових з'єднань до спеціального кронштейна. Для забезпечення стабільної роботи картоплесаджалки на нерівностях грунту, кронштейн закріплений на рухомий втулці.

Стандартна комплектація:

• картоплесаджалка з бункером для внесення мінеральних добрив;
• причіпний пристрій;
• приводні колеса – 2 шт.;
• дискові загортачи – 2 шт.;
• сошник килевидного типу.

Технічні параметри:

• габаритні розміри: 900х700х950 мм;
• ємність бункера для картоплі: 20 л;
• ємність бункера для добрив: 4 л;
• тип добрив: сухе, гранульоване;
• крок посадки картоплі: Z2 – 36 ≈ 200 мм (базова установка), Z1 – 26 ≈ 250 мм (потрібне вилучення з ланцюга ланок 2);
• глибина посадки: 50 - 100 мм;
• рекомендований діаметр картоплі: 40 мм;
• ширина колії: 550, 650 мм;
• маса: 36 кг.
