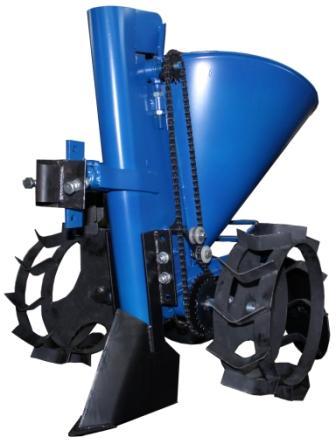

Картофелесажатель ланцюгової для мотоблока

Картофелесажатель ланцюгової для мотоблока

Однорядна ланцюгова картоплесаджалка призначена для механізації посадки картоплі. Агрегатується з мотоблоками і мототракторами потужністю від 6 л. с.

Принцип дії картоплесаджалки:

Привід механізму посадки приводиться в дію від опорних коліс через приводний вал. Обертаючий момент з приводного валу передається на механізм посадки через ланцюгову передачу, оснащену роликовим натягувачем. Натягувач необхідний для виключення провисання ланцюга після регулювання кроку посадки. Регулювання проводиться шляхом переміщення ланцюга на додаткові зірочки.

Конструкція основних вузлів картоплесаджалки для мотоблока:

Опорні колеса і приводний вал:

колеса-грунтозацепи мають діаметр 340 мм, товщина обода - 3 мм, ширина — 110 мм;
діаметр приводного валу 25 мм.

Механізм посадки

Основний вузол картоплесаджалки — бункер з шахтою в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7 — 18,2 (мураха, число ланок 98), на ній встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі місткістю 20 літрів виготовлений з листової сталі товщиною 0,8 мм

Килевидный сошник картоплесаджалки виготовлений з листової сталі завтовшки 2 мм Кіль сошника посилений, товщина - 3 мм.

Для загортания посадженого картоплі і створення грунтового гребеня на раму із сталевого куточка 32х32х3 мм, встановлені регульовані дискові окучники діаметром 275 мм і товщиною 2 мм Плавне і надійне обертання кожного диска забезпечує пара 202 підшипників.

Причіпний вузол

В залежності від моделі тягового агрегату, картоплесаджалка може комплектуватися різними причіпними вузлами. Причіпний вузол кріпиться за допомогою болтових з'єднань до спеціального кронштейна. Для забезпечення стабільної роботи картоплесаджалки на нерівностях грунту, кронштейн закріплений на рухомий втулці.

Стандартна комплектація:

картоплесаджалка ланцюгова;
причіпний пристрій;
приводні колеса – 2 шт.;
дискові загортачи – 2 шт.;
сошник килевидного типу.

Технічні параметри:

габаритні розміри: 900х700х950 мм;
крок посадки картоплі: Z2 – 36 ≈ 200 мм (базова установка), Z1 – 26 ≈ 250 мм (потрібне вилучення з ланцюга ланок 2);
глибина посадки: 50 - 100 мм;
рекомендований діаметр картоплі: 40 мм;
ширина колії: 550, 650 мм;
маса: 31 кг.
