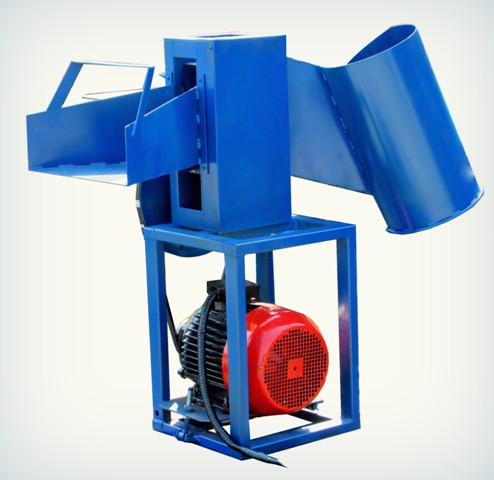

Веткоизмельчитель під електродвигун з одностороннім заточуванням ножів

Веткоизмельчитель під електродвигун з одностороннім заточуванням ножів

Подрібнювач гілок з приводом від електродвигуна призначений для рубки сухих гілок діаметром до 50 мм на відрізки по 100 — 120 мм.

Вимоги до електродвигуна:
напруга живлення 380 вольт, 3-ох фазне;
потужність - 5-7,5 кВт;
частота обертання - 1500 оборотів.
Вихідний вал електродвигуна повинен бути забезпечений роликами діаметром не менше 140 мм з профілем типу b.

Особливості конструкції:
Основою вузол подрібнювача гілок — серцевина. Корпус серцевини подрібнювача гілок виготовлений із сталевого куточка 5*40*40 мм і листової сталі товщиною 5 мм Всередині корпусу на підшипникових вузлах встановлені три вала, на яких зібраний шестереночный редуктор (коефіцієнт редукції - 4,875). Шестерні і вали виготовлені з сталі марки 45, проходять термічну обробку.
Станина подрібнювача гілок з приводом від електродвигуна являє собою куб, який виконаний з профільних труб, усередині якого встановлена регульована по висоті платформа. Серцевина подрібнювача встановлена на станину.
Рубочное пристрій утворено 8 ножами, встановленими на верхній і середній вал. Завдяки використанню в редукторі системи з трьох шестерень вали синхронно обертаються в різних напрямках.
Верхній вал має вихід назовні, на який можливо встановити конус для колки дров.
В подрібнювач гілок використовуються ножі виготовлені з конструкційної сталі 45, яка добре «тримає» ріжучу кромку і володіє високою стійкістю до механічних навантажень і проходять термічну обробку. Ножі мають односторонню заточку, ріжучі кромки сходяться внапуск.

Принцип дії:
Крутний момент від шківа електродвигуна передається за допомогою ремінної передачі на шків подрібнювача гілок, який запускає механізм редуктора.
Гілки подаються в завантажувальний бункер подрібнювача гілок, обертові ножі затягують їх у рубочное пристрій. Після цього подрібнену сировину викидаються через бункер вивантаження.
Стандартна комплектація:
Серцевина, тумба з регульованою по висоті платформою для установки двигуна, бункер завантаження, бункер вивантаження.

Технічні параметри:
Габаритні розміри:
подрібнювач гілок (в зборі): 150х110х85 див.
завантажувальний бункер: 65х45х25 див.
бункер вивантаження: Ø27 х 50 см.
вага: 87 кг
